Controles universales

Controles universales

  • Características generales

    La serie "infrared universal" son una serie de instrumentos para el control de los parámetros de temperatura, presión y humedad en unidades de acondicionamiento, refrigeración y calefacción. La amplia gama de modelos permite satisfacer cada exigencia.

    Modelos disponibles
    Los modelos se dividen en dos familias. La primera con entradas solo de temperatura, idóneos para el control de temperatura en aplicaciones HVAC/R y/o genéricas que requieran el uso de un termostado en el rango -50T150ºC; la segunda con entradas universales (NTC, NTC-HT, PTC, PT1000, PT100, TC J/K, tensión y corriente).

    Los sensores que se pueden conectar en los modelos "solo temperatura" son:

    • NTC con rango –50T90 °C
    • NTC-HT con rango –40T150 °C
    • PTC con rango –50T150 °C
    • PT1000 con rango –50T150 °C


    Los siguientes sensores se pueden conectar en los modelos "multi-in":

    • NTC con rango –50T90 °
    • NTC-HT con rango –40T150 °C
    • PTC con rango –50T150 °C
    • PT1000 con rango –50T150 °C
    • PT1000 con rango –199T800 °C
    • PT100 con rango –199T800 °C
    • TC J/K con rango –100T800 °C
    • Tensión: 0 to 1 V, -0.5 a 1.3 V, 0 a 10 V, 0 a 5 V rat.
    • Voltaje: 0 a 20 mA, 4 a 20 mA.

    La selección de sonda se hace por medio de un parámetro de configuración.

    Algunas funciones importantes son:

    • PID con autotuning;
    • 2 lazos de regulación independientes;
    • Gestión del reloj para registrar las alarmas;
    • Ciclos de trabajo.


    Tipo se salidas: de relé, 0 a 10 Vcc, o para el control de SSR externos.

    Tipo de alimentación: disponibles modelos para alimentación de red de 115 a 230 Vca, o de 12 a 24 Vca/Vcc o 24 Vca/Vcc.

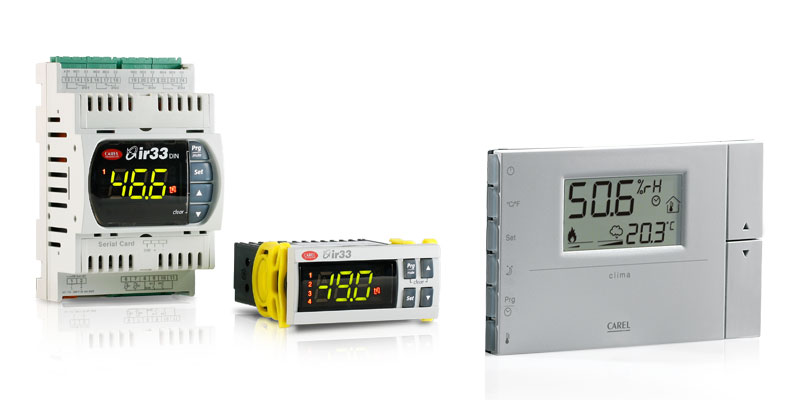

    Montaje en carril DIN o en panel: Panel or DIN rail mounting: all models are available for both classic panel installation with IP65 front protection, or for DIN rail mounting (4 modules).

    Compatibilidad con el pasado: la lista de parámetros es compatible con la gama precedente ir32 universal.

    Otras funciones: 2 entradas digitales configurables, el receptor IR y el zumbador están siempre presentes, y algunas versiones prevén incluso un reloj en tiempo real (RTC).

  • Más
    • Gama de modelos:  la mejor solución puede identificarse fácilmente, gracias a la amplia gama de modelos disponibles.
    • Regulación PID: además de las tradicionales proporcional (P) y proporcional más integral (PI), se ha añadido la regulación PID (Proporcional Integral Derivada) con dos circuitos de regulación independientes.
    • Instalación: todos los modelos tienen terminales extraíbles; la programación puede ser realizada desde teclado, llave, control remoto y comtool.
    • Alimentación:  todos los modelos están disponibles en 12 a 24 Vac / 12 a 30 Vdc, 24 Vac/dc o 115 a 230 Vac.
    • Display: el gran display con iconos simplifica la configuración de los parámetros.
    • RTC: permite realizar un histórico de alarmas y la gestión de los ciclos de trabajo.
