Soluciones CAREL para enfriamiento evaporativo indirecto en centros de datos
CAREL ofrece una amplia gama de soluciones para unidades de refrigeración en centros de datos que explotan el principio de refrigeración evaporativa indirecta (IEC, Indirect Evaporative Cooling).
El portafolio de productos del Grupo CAREL presenta tecnologías de alta eficiencia desarrolladas a lo largo de muchos años de experiencia en este sector, tecnologías que se han adoptado en esta aplicación específica para asegurar importantes ahorros de energía.

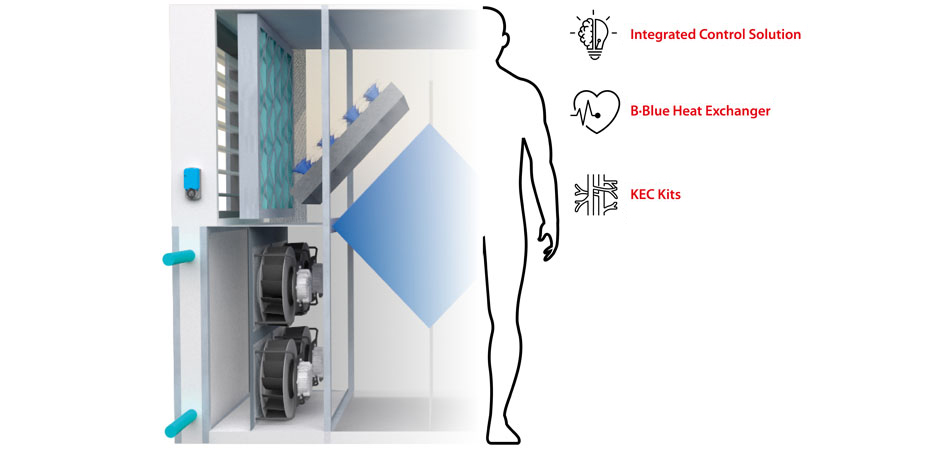

Junto a la gama tradicional de controladores y pantallas, el cerebro del sistema, el Grupo CAREL también ofrece el intercambiador de calor aire-aire Recuperator B Blue, el verdadero corazón del sistema. La sinergia con el atomizador KEC significa que el enfriamiento por evaporación se puede aplicar exactamente donde más se necesita, al igual que en el sistema circulatorio humano.
Una amplia serie de accesorios, que van desde sensores hasta válvulas de expansión electrónicas y controladores de compresores BLDC, completan la oferta flexible y modular para desarrollar diferentes variantes de estas unidades.
Soluciones de control integradas
KEC es un enfriador evaporativo que atomiza agua mediante una bomba y un sistema de distribución de boquillas altamente flexible que se puede adaptar a la disposición de diferentes unidades. La bomba cuenta con operación de velocidad variable impulsada por un inverter y es administrada por un controlador (disponible en un módulo separado para flexibilidad de instalación) que optimiza el suministro de agua; el bastidor de distribución es extremadamente flexible, para adaptarse a la disposición de las diferentes unidades IEC; las boquillas de distribución pueden equiparse con deflectores especiales que aumentan la turbulencia del aire para una mejor distribución de las gotas de agua a través de la corriente de aire.
Todo ello permite aprovechar las ventajas específicas de los sistemas de atomización, en particular en comparación con los denominados “paneles húmedos”, como la posibilidad de evaporación en contacto con la superficie del intercambiador de calor.
Comparación entre sistemas de atomización y paneles húmedos
El siguiente gráfico muestra una comparación entre el efecto de evaporación solo en el aire (también obtenible con medios húmedos) y la posibilidad de mojar la superficie del intercambiador de calor, con la misma saturación de aire, utilizando un sistema de atomización: la mejora es del 25% en el peor de los escenarios.
Otras ventajas:
Mayor eficiencia en la absorción debido al menor tamaño de las gotas
Mejor control de la temperatura con la bomba de frecuencia variable y la respuesta más rápida permitida por la reducción de la inercia
Las caídas de presión reducidas significan un TCO más bajo debido a un menor consumo de energía del ventilador
Mantenimiento reducido, ya que no es necesario reemplazarlo periódicamente como la almohadilla húmeda y también puede garantizar la ausencia de proliferación de bacterias
El enfriamiento evaporativo de contacto directo puede mejorar la eficiencia al humedecer la superficie del intercambiador de calor
Intercambiador de calor
B Blue es un intercambiador de calor aire-aire de aluminio con un revestimiento especial diseñado para esta aplicación específica. Optimiza el intercambio de calor y mejora el efecto evaporativo debido a la humectación de la superficie; todo ello unido a una perfecta estanqueidad (probada en todos los productos) y una fiabilidad extrema en el tiempo garantizada por la resistencia a la corrosión.
Beneficios del revestimiento B-Blue

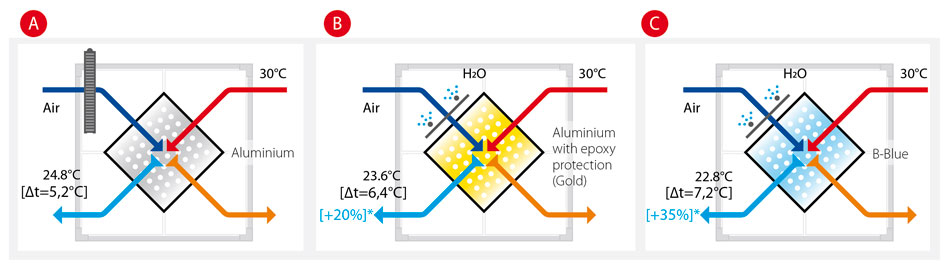

Los proyectos de investigación llevados a cabo junto con el Politecnico di Milano han demostrado que la pulverización de gotas de agua en el intercambiador de calor (B) aumenta la capacidad de enfriamiento en un 20% en comparación con los sistemas adiabáticos tradicionales como los paneles húmedos, que se limitan a saturar el aire (A). El agua rociada sobre el intercambiador de calor continúa evaporándose, extendiendo el efecto de enfriamiento en todo el flujo de aire que atraviesa el intercambiador de calor. La protección contra la corrosión más común es el recubrimiento epoxi GOLD: reemplazarlo por el innovador recubrimiento B Blue aporta ventajas considerables. De hecho, B Blue tiene propiedades hidrófilas y, por lo tanto, permite una mejor distribución de las gotas por la superficie, lo que aumenta la humectabilidad y, en consecuencia, un aumento adicional del 15% en la eficiencia (C). Por último, la imprimación anticorrosiva garantiza la fiabilidad del producto.
